静态随机存储器实验
实验目的
(1) 掌握静态随机存储器 RAM 工作特性及数据的读写方法。 (2) 基于信号时序图，了解读写静态随机存储器的原理。
实验设备
PC 机一台，TDX-CMX 实验系统一套。
实验原理

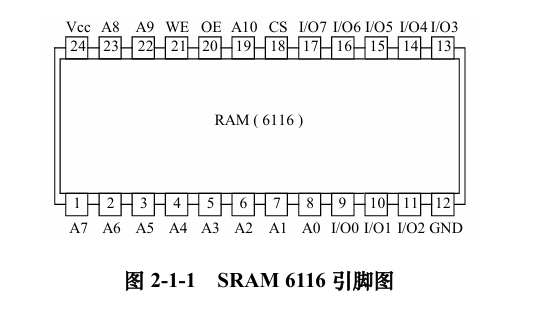

实验所用的静态存储器由一片 6116（2K×8bit）构成（位于 MEM 单元），如图 2-1-1 所示。 6116 有三个控制线：CS（片选线）、OE（读线）、WE（写线），其功能如表 2-1-1 所示，当片选有效（CS=0）时，OE=0 时进行读操作，WE=0 时进行写操作，本实验将 CS 常接地。

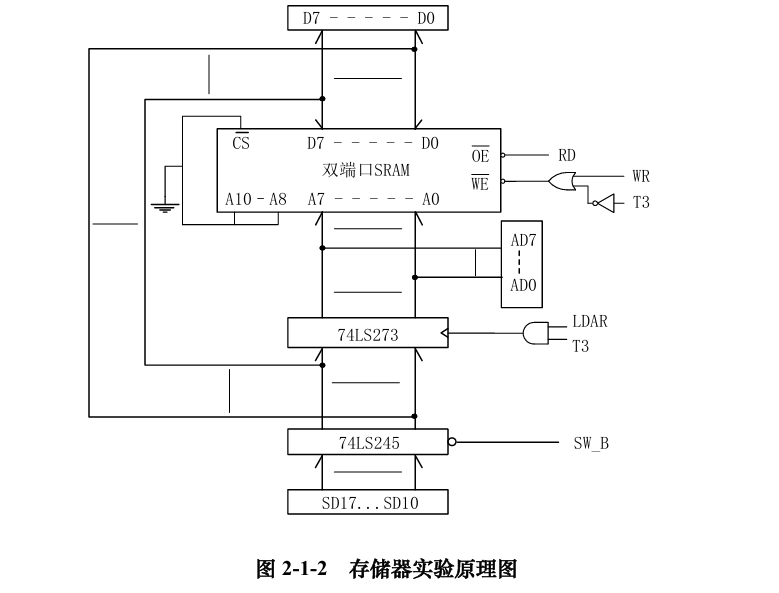

实验原理图如图 2-1-2 所示，存储器数据线接至 CPU 内总线，内总线上接有 8 个 LED 灯显示 D7…D0 的内容。地址线接至地址总线，地址总线上接有 8 个 LED 灯显示 A7…A0 的内容，地址由地址锁存器（74LS273，内嵌于 ABI 单元）给出。数据开关（位于 CON 单元的 SD17..SD10）经一个三态门（74LS245）连至 CPU 内总线，分时给出地址和数据。地址寄存器为 8 位，接入存储器的地址 A7…A0，高三位地址 A10…A8 接地，所以其实际容量为 256 字节。
实验箱中所有单元的时序都连接至时序与操作台单元，CLR 都连接至 CON 单元的 CLR 按钮。实验时 T3 由时序单元给出，其余信号由 CON 单元的对应二进制开关模拟给出，其中 RD、 WR 低有效，SW_B 低有效，LDAR 高有效。
实验步骤
本实验支持两种方式运行：本机运行（不需电脑）和联机运行（需要电脑）。其中联机运行方式既支持数据通路图的观测，也支持信号时序图的观测。
本文只介绍本机运行
本机运行

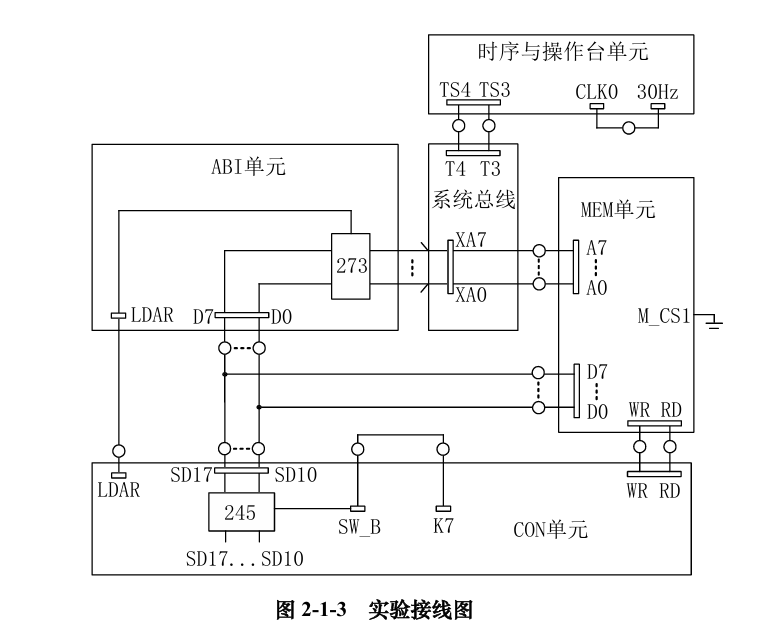

(1) 关闭实验系统电源，把时序与操作台单元的“MODE”用短路块短接，使系统工作在四节拍模式，JP2 用短路块将 1、2 短接，按图 2-1-3 连接实验电路，并检查无误，图中将用户需要连接的信号用圆圈标明。 (2) 将时序与操作台单元的开关 KK1、KK3 置为运行档、开关 KK2 置为‘单拍’档 (3)将 CON 单元的 K7 开关（SW_B）置为 1（使 SD17..SD10 开关组无输出），打开电源开关，如果听到有‘嘀’报警声，说明有总线竞争现象，应立即关闭电源，重新检查接线，直到错误排除
(4) 给存储器的 00H、01H 地址单元中分别写入数据 11H、12H。由前面的存储器实验原理图（图 2-1-2）可以看出，由于数据和地址由同一个数据开关给出，因此数据和地址要分时写入。
先写地址：按动 2 次时序单元的 ST 按钮，产生 T1、T2 节拍后，先关掉存储器的读写（WR=1， RD=1），开关 SD17..SD10 输出地址 00H（SD17..SD10=0000 0000B，K7=0），然后打开地址寄存器门控信号（LDAR=1），按动 1 次 ST 产生 T3 脉冲，即将地址 00H 打入到 AR 中，按动 1 次 ST 产生 T4 脉冲，第 1 个机器周期结束。
再写数据： 按动 2 次时序单元的 ST 按钮，产生 T1、T2 节拍后，先关掉地址寄存器门控信号（LDAR=0），数据开关输出要写入的数据 11H（SD17..SD10=0001 0001B），打开三态门（K7=0），然后使存储器处于写状态（WR=0，RD=1），按动 1 次 ST 产生 T3 脉冲，即将数据11H 打入到存储器 00H 地址中，按动 1 次 ST 产生 T4 脉冲，第 2 个机器周期结束。
重复上述操作，向 01H 地址单元中写入数据 12H。写存储器的流程如图 2-1-4 所示（以向00 地址单元写入 11H 为例）：
(5) 读出 00H 地址单元中的内容，观察单元中的内容是否与前面写入的一致。
先写地址：按动 2 次时序单元的 ST 按钮，产生 T1、T2 节拍后，先关掉存储器的读写（WR=1， RD=1），开关 SD17..SD10 输出地址 00H（SD17..SD10=0000 0000B，K7=0），然后打开地址寄存器门控信号（LDAR=1），按动 1 次 ST 产生 T3 脉冲，即将地址 00H 打入到 AR 中，按动 1 次 ST 产生 T4 脉冲，一个机器周期结束。
再读数据： 按动 2 次时序单元的 ST 按钮，产生 T1、T2 节拍后，先关掉地址寄存器门控信号（LDAR=0），关闭开关 SD17..SD10 输出（SW_B=1），然后使存储器处于读状态（WR=1， RD=0），此时数据总线上的数即为从存储器当前地址中读出的数据内容。按动 2 次 ST 产生 T3、 T4 脉冲，一个机器周期结束。
读存储器的流程如图 2-1-5 所示（以从 00 地址单元读出 11H 为例）：
注意事项
- 数据线要检查两端信号顺序是否对齐；
- IN单元IN_B、RD即为三态门的两个输入信号，或非门连接。当RD=IN_B=0时，三态门控制端为0，允许数据输出 *当三态门打开时，输入端的数据就可以送到输出端，而三态门关闭时，输入端的数据就无法到达输出端
- 针脚悬空表示高电平（实验有的针脚悬空表示低电平？）
- 一个针脚输入信号的就接在CON单元的 一开关 —— 一针脚状态 上
